Schellenberg Garagentorantrieb Drive Action

Schellenberg Garagentorantrieb Drive Action

Der kompakte Garagentorantrieb DRIVE Action mit zwei 4-Kanal-Handsendern ermöglicht als preiswertes Einstiegsmodell die funkgesteuerte Bedienung von schienengeführten Schwing- und Sektionaltoren bis 8 m² Fläche. Mit einer umfangreichen Sicherheits- und Komfortausstattung hebt sich der Garagentorantrieb von anderen Modellen in seiner Preisklasse deutlich ab.

Die einfache Ein-Personen-Montage sowie die automatische Endlageneinstellung ermöglichen, dass der Garagentorantrieb in kurzer Zeit einsatzfähig ist. Die 4-teilige Führungsschiene des DRIVE Actions wird an der Decke befestigt und besteht aus verzinktem, verwindungssteifem Stahl. Weiterhin wird der in der Führungsschiene befindliche Gleitschlitten mit dem Torarm, dem am Tor befestigten Winkel und der Antriebskette verbunden. Wird der Garagentorantrieb in Betrieb genommen, stellt sich der Motor auf das bestehende Garagentor ein und passt die Krafteinstellung bei jeder Fahrt automatisch an. Bei Erreichen der eingestellten Endpunkte schaltet sich der Motor durch eine elektronische Wegerfassung punktgenau ab.

Der Motorkopf ist auf einem verzinkten Stahlblech montiert, was ihm mehr Stabilität verleiht. Das Bedienfeld sowie weitere Anschlussmöglichkeiten sind innen liegend unter der Lichthaube verborgen. Die Anschlüsse können beispielsweise für eine separate Beleuchtung oder ein Schlupftürkontakt verwendet werden. Eine energiesparende LED-Beleuchtung ist im Motorkopf bereits integriert. Die Beleuchtung schaltet sich nach Bedienung des Antriebs automatisch nach drei Minuten ab oder kann mithilfe des Handsenders unabhängig vom Garagentorantrieb manuell ein- oder ausgeschaltet werden.

Bei der Entwicklung aller Garagentorantriebe von Schellenberg wird viel Wert auf die Sicherheit gelegt. Deshalb verfügen alle Garagentorantriebsmodelle über eine automatische Hinderniserkennung, einen Überhitzungsschutz des Motors, eine Notentriegelung für innen sowie eine sichere Funkübertragung. Der Funk wird mit 433,92 MHz gesendet und ist mit einem sogenannten Rollingcode gesichert. Dadurch wird das Abfangen des Funksignals durch Unbefugte erschwert. Bei einem Stromausfall bleibt die Programmierung des DRIVE Actions erhalten.

Der Garagentorantrieb hat eine Zugkraft von 500 N. Der Antrieb eignet sich für Garagentore mit bis zu 50 kg Gewicht, einer Torhöhe bis 2,35 m und einer Fläche bis 8 m². Optionales Zubehör, wie z. B. Schlüsselschalter, Lichtschranken, LED-Garagenzusatzbeleuchtungen etc. können nachträglich ergänzt werden.



Eigenschaften

• einfache Ein-Personen-Montage, automatische Endlageneinstellung
• Hinderniserkennung, Softstart/Softstopp, vollautomatische Krafteinstellung
• sparsame LED-Beleuchtung integriert, zusätzliche Beleuchtung erweiterbar

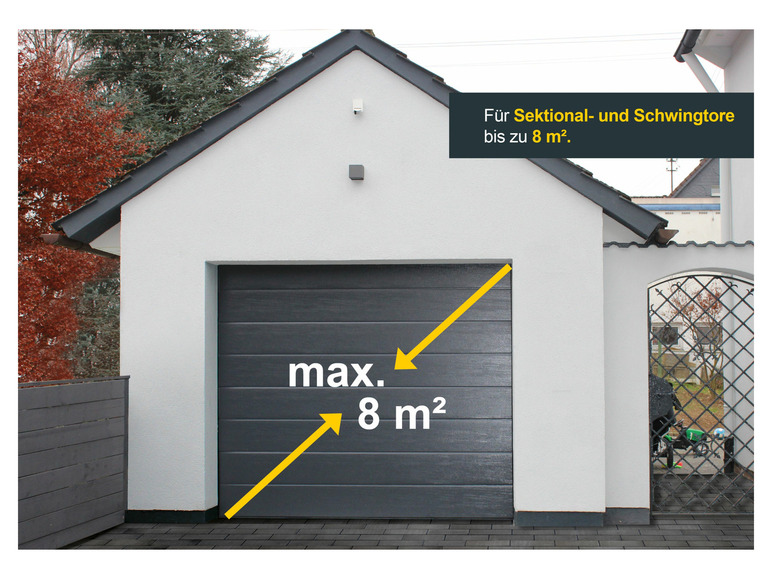

• für schienengeführte Schwing- und Sektionaltore bis 8 m²
• 2 x 4-Kanal-Handsender mit 433,92 MHz im Lieferumfang, Lichtsteuerung per Handsender möglich

Produktmerkmale

• Maximale Zugkraft: 500 N/50 kg
• Torhöhe: max. 2,35 m
• Torbreite: max. 3,4 m
• Torfläche: max. 8 m²
• Montage: Deckenmontage
• Versorgungsspannung: 220-240 V/50 Hz
• Nennleistung: 180 Watt
• Steuerspannung: 24 V DC
• Leuchtmittel: LED
• Schutzklasse: IP20, trockene Räume
• Funk: 433,92 MHz, mit Rollingcode
• Antriebslänge: 3,14 m
• Standby-Leistung: ca. 5 Watt
• Gesamtgewicht: 13,74 kg
• Geschwindigkeit: 15 cm/Sekunde (abhängig vom Garagentorgewicht)
